銅排選擇導則

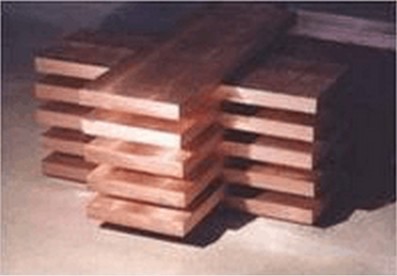

銅排是一種大電流導電產品，適用于高低壓電器、開關觸頭、配電設備、母線槽等電器工程，也廣泛用于金屬冶煉、電化電鍍、化工燒堿等超大電流電解冶煉工程。我們供應的電工銅排具有電阻率低、可折彎度大等優點。     銅排又稱銅母線、銅母排或銅匯流排、接地銅排，是由銅材質制作的，截面為矩形或倒角(圓角)矩形的長導體，由鋁質材料制作的稱為鋁排，在電路中起輸送電流和連接電氣設備的作用。 目前銅母線的質量要求執行的是GB/T 5585.1-2005標準。    由于銅的導電性能等優于鋁，銅排在電氣設備，特別是成套配電裝置中得到了廣泛的應用；一般在配電柜中的A、B、C、N相母排和PE母排均采用銅排；銅排在使用中一般標有相色字母標志或涂有相色漆，A相銅排標識為“黃”色，B相為“綠”色，C相為“紅”色，N相為“淡藍”色，PE母線為“黃綠”雙色。

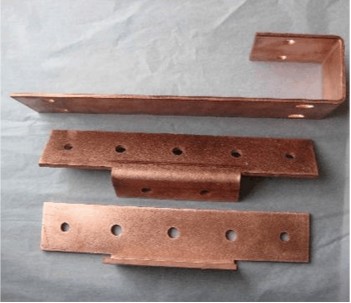

針對此類銅排加工的精英人才，也是目前我國最稀缺的，目前收納銅排人較多的有銅業英才網，是銅業行業人才的一個專業性招聘、求職網站。  銅排又稱銅母排或銅匯流排，是由銅材質制作的，截面為矩形或倒角（圓角）矩形的長導體(現在一般都用圓角銅排，以免產生尖端放電），在電路中起輸送電流和連接電氣設備的作用。      銅排在電氣設備，特別是成套配電裝置中得到了廣泛的應用；一 般在配電柜中的U、V、W相母排和PE母排均采用銅排；銅排在使用中一般標有相色字母標志或涂有相色漆，U相銅排涂有“黃”色，V相銅排涂有“綠”色，W相銅排涂有“紅”色，PE母線銅排涂有“黃綠相間”雙色。  銅排主要是用在一次線路上（大電流的相線、零線、地線都會(huì )用到銅排），在電柜上較大電流的一次元器件的連接都是用銅排，比如一排電柜在柜與柜之間連接的是主母排，主母排分到每面電柜的開關電氣（隔離開關、斷路器等）上的是分支母排。  銅排有鍍錫的也有裸銅排，在電柜中銅排連接處一般都要做鍍錫處理和壓花處理或者加導電膏?？沼谔幘陀屑訜峥s套管防護，也有些是用絕緣油漆的。  用銅排最主要考慮的是載流量，根據電流大小選用適合的銅排，連接處的螺絲一定要上緊，否則電流大時會(huì )出現燒熔銅排的可能。

簡易記住任何規格的矩形母排的載流量    矩形母線載流量：

40℃時銅排載流量=排寬*厚度系數

排寬;厚度系數為:母排12厚時為20;10厚時為18;依次為:    [12-20，10-18，8-16，6-14，5-13，4-12]

雙層銅排[40℃]=1.56-1.58單層銅排[40℃]（根據截面大小定）

3層銅排[40℃]=2單層銅排[40℃]

4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,最好用異形母排替代)

銅排[40℃]= 銅排[25℃]*0.85

鋁排[40℃]= 銅排[40℃]/1.3

例如求ＴＭＹ100*10載流量為：     單層：１００*１８＝１８００（Ａ）；

雙層：２（ＴＭＹ１００*１０）的載流量為：     １８００*１.５８＝２９４０（Ａ）；

 三層：３（ＴＭＹ１００*１０）的載流量為：１８６０*２＝３７２０（Ａ）；

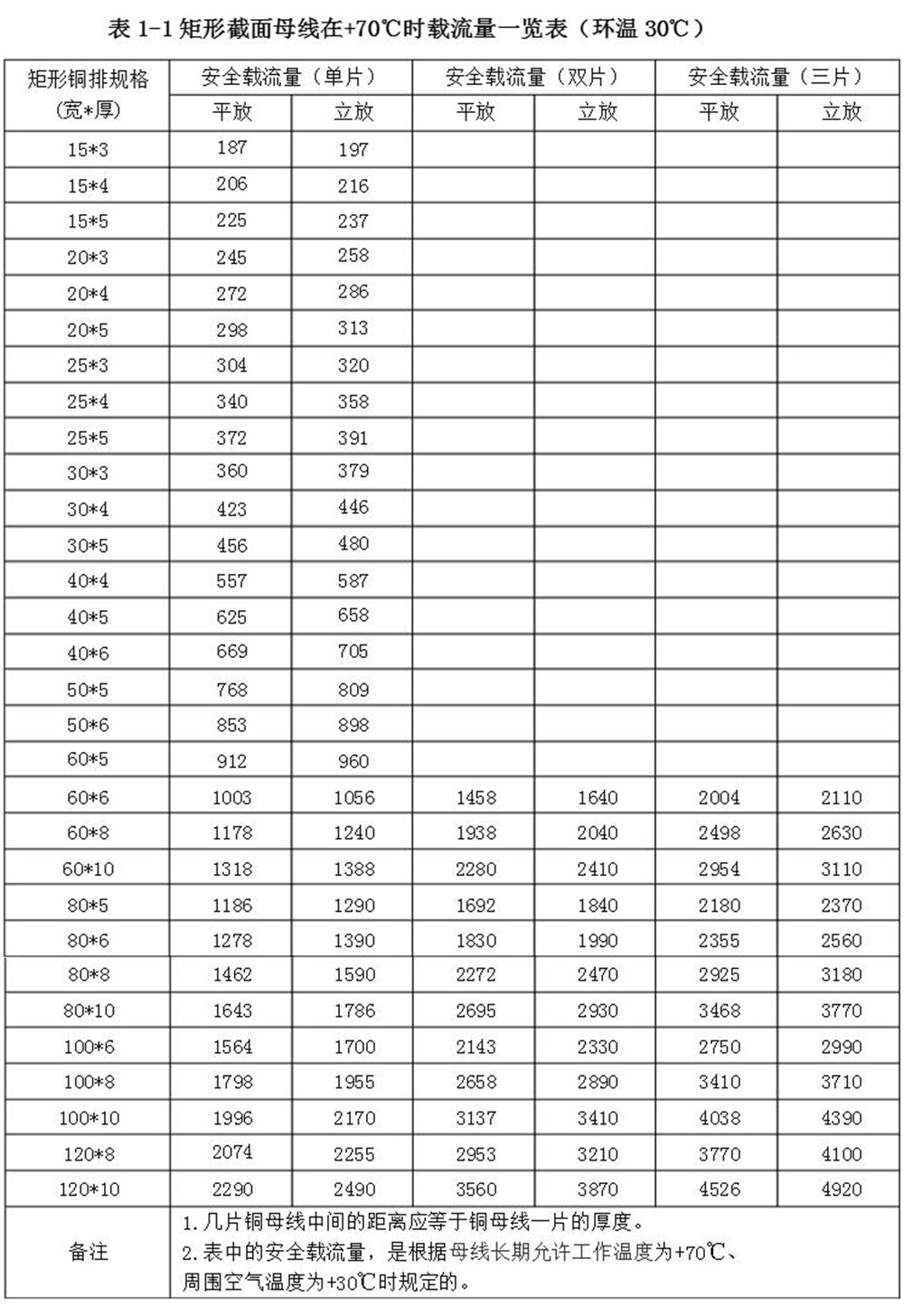

 以上所有計算均精確到與手冊數據相當接近。  一次母線應選用帶圓角的銅母線，從而避免尖端放電。在母線選擇上，除了須考慮動熱穩定外，其載流量應按照母線長期允許工作溫度為+70℃、周?chē)諝鉁囟葹?30℃時規定的數據選配。 母線載流量見附表1-1。
